软件介绍

小智审图是一款功能非常强大的CAD图纸智能审图软件，该软件是由成都小智审图科技有限公司研发推出的工程图纸审图软件，该软件内置有专业的精准智能审图识别技术，可以帮助建筑行业的用户解决工程图纸中的各种问题，可以帮助用户快速检测图纸是否出现违反规范的审核问题，可以有效避免人工对CAD图纸进行逐条审查的繁琐和低效问题，大大提高了审图工作人员的工作效率，同时降低人工漏审的风险，可以说是一款非常强大且非常方便实用的人工智能图纸识别审图软件，是建筑行业必备的审图神器。

软件功能

产品利用小智审图独有的建筑图纸识别技术，识别梁平法施工图图纸中的各部分含义并提取图纸数据，经云计算后，快速审查出梁平法施工图中违反抗规、混规、高层混规（高规）的强制性条文错误。

使用产品无需人工指定图层，无需人工处理图块，无需安装第三方绘图软件，兼容各版CAD软件所绘图纸。

适用人群：地产开发商、审图机构结构审图专家、设计院结构负责人和结构工程师。

软件特色

智能审查，无需改变

采用人工智能技术，对CAD施工图的图层和样式无任何要求，设计人员无需按指定图层或样式绘图，审查人员无需关心绘图细节和过程。审查时无需指定图层，无需处理图块，无需人工叠图，无需安装看图软件，兼容各个版的CAD施工图

快速审查，提高效率

上部建筑施工图30秒-2分钟完成审查，地下室施工图5-15分钟完成审查

节省90%以上的校审工作时间

准确审查，避免误判

审查结果平均准确率达95.00%

适用条件:施工图符合国家或行业制图标准，正确设置外部参照或绑定图纸

全面审查，避免风险

审查结果包含警告与错误，对需人工复核的地方单独标识

覆盖99.99%施工图，极大降低漏审漏查导致的安全、责任、经济风险

使用方法

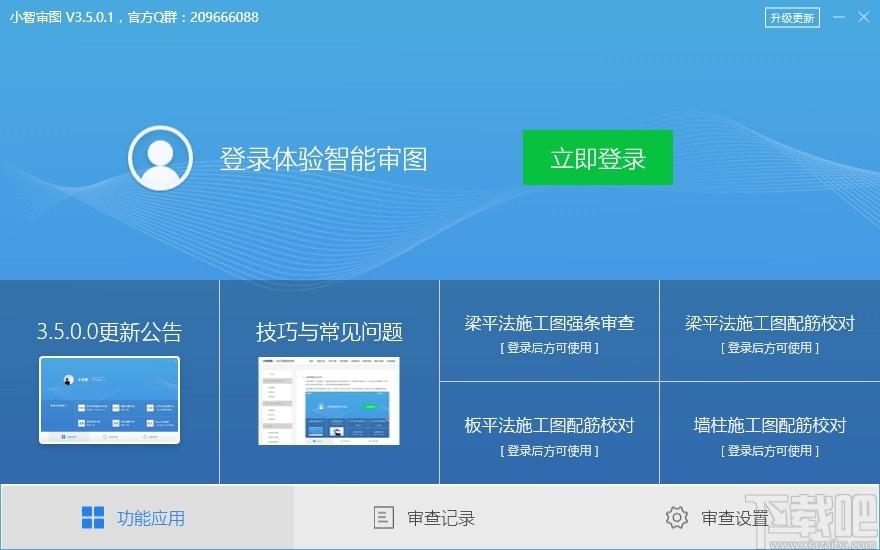

1、完成软件安装后双击软件即可启动软件进入软件操作界面，该界面可以进行功能应用

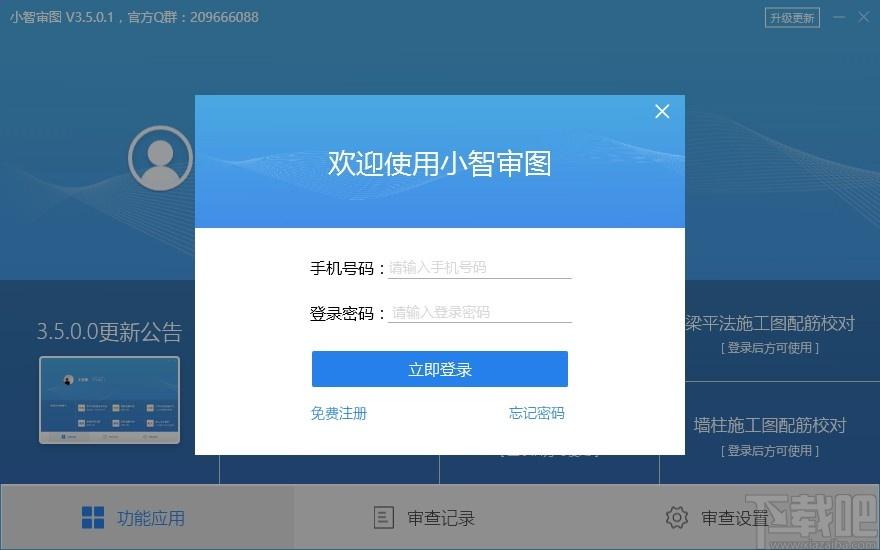

2、点击登录按钮弹出软件登录弹框，点击输入手机号和密码即可进行软件登录

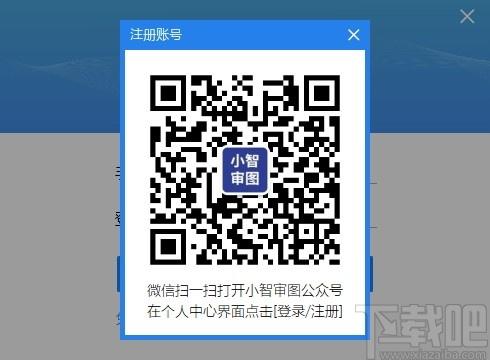

3、点击注册按钮弹出二维码扫描弹框，使用微信扫描二维码即可进行软件注册

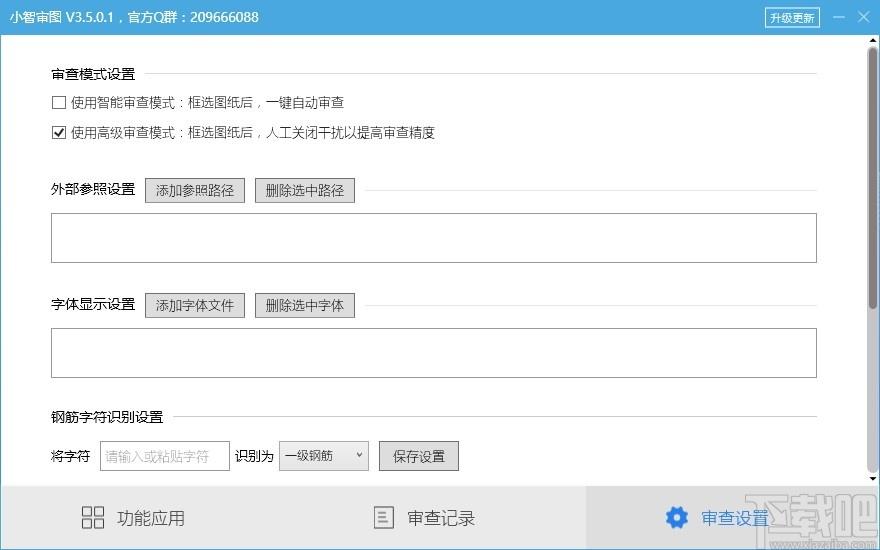

4、点击审查设置按钮可以对软件审查功能进行设置

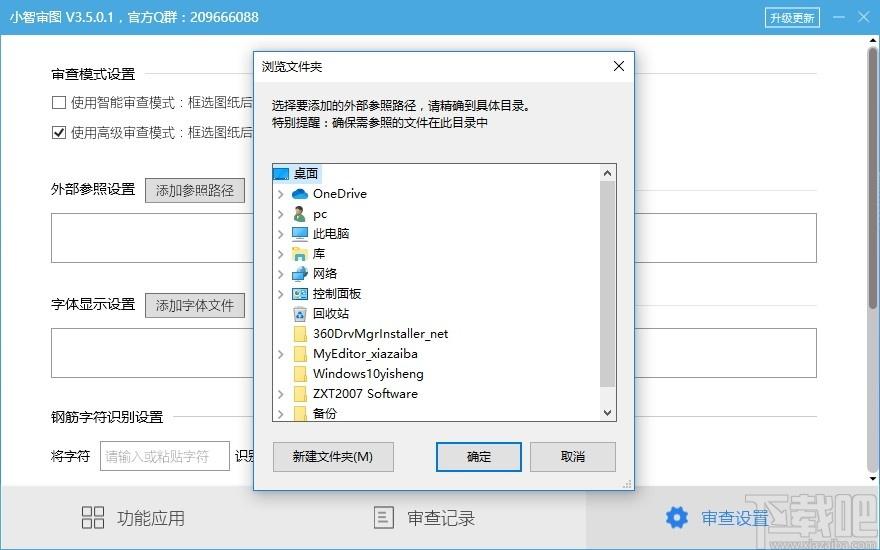

5、点击外部参照设置按钮可以添加参照文件路径

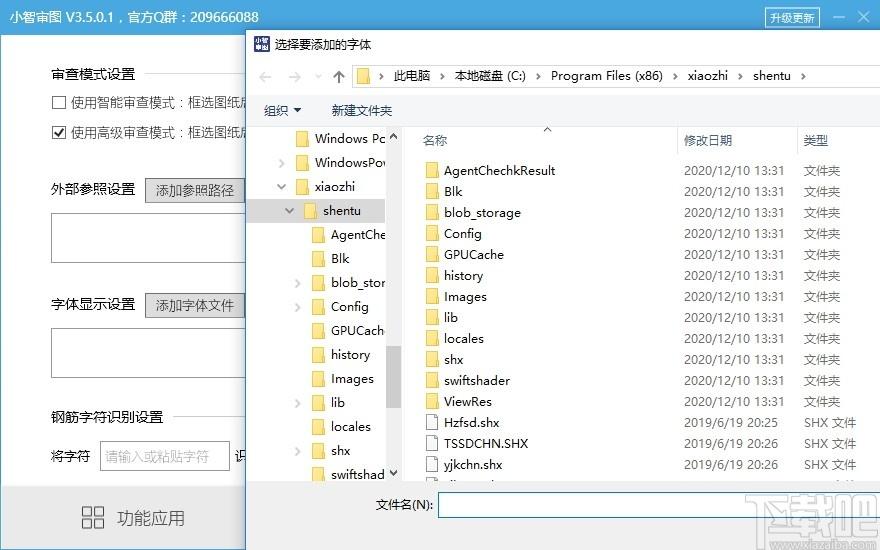

6、点击字体显示设置按钮可以添加字体文件到软件上

官方教程

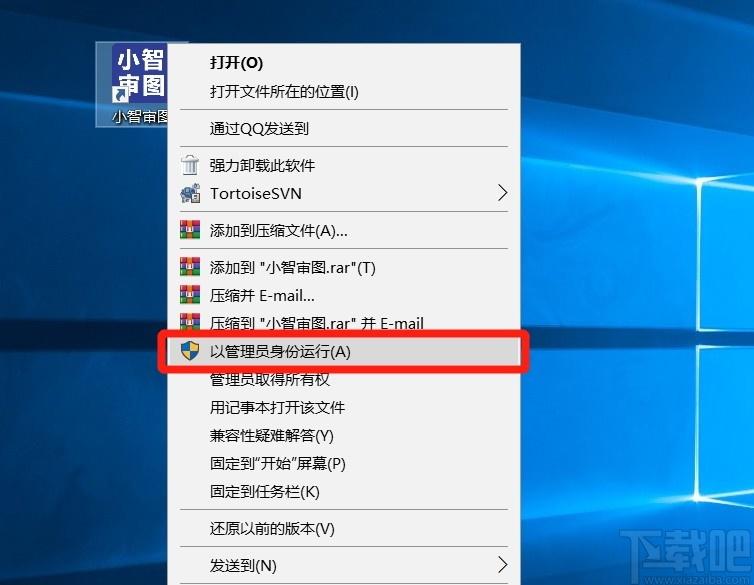

1、进入审查流程(1)鼠标右键点击小智审图图标，选择“以管理员身份运行”启动产品

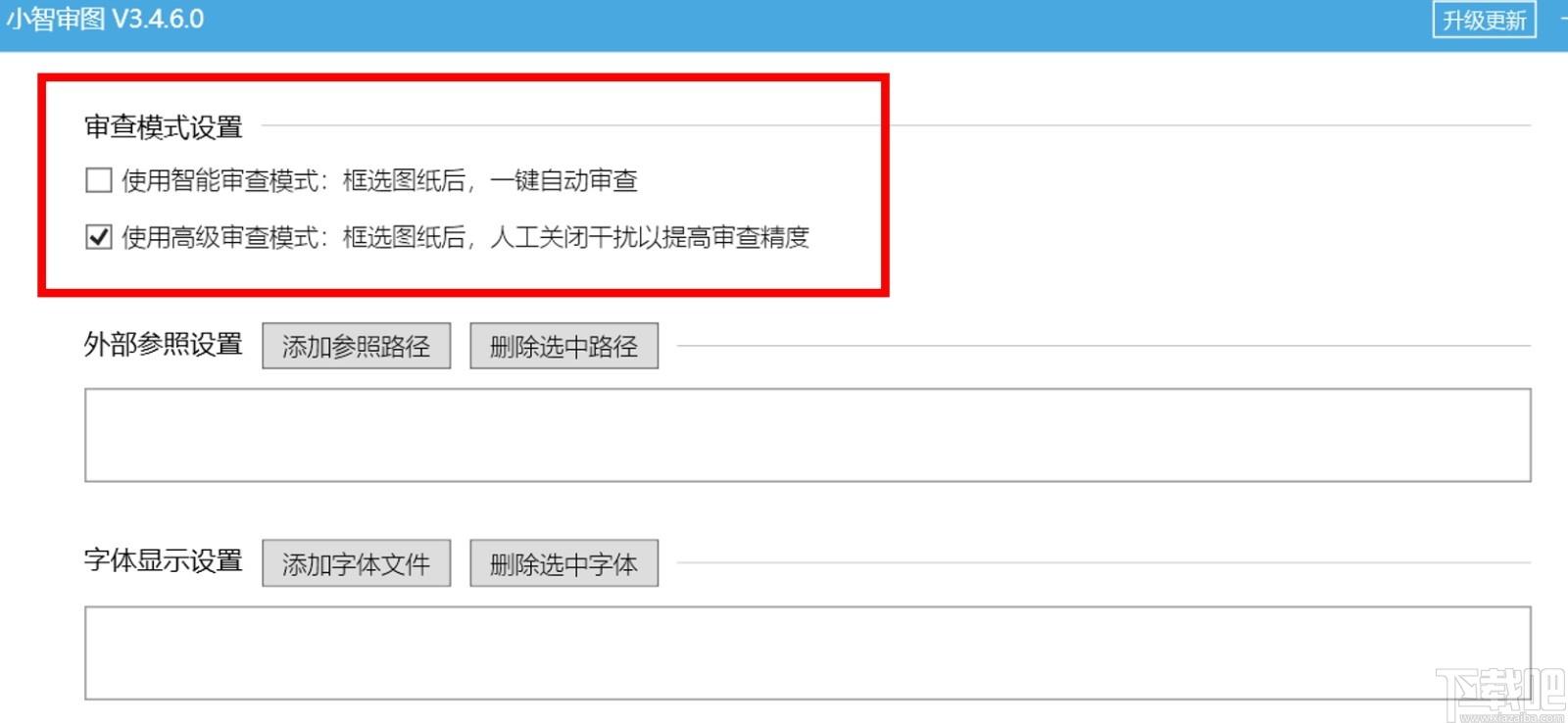

(2)建议切换至高级审查模式：在主界面点击“审查设置”，在审查模式选项中选择“使用高级审查模式”

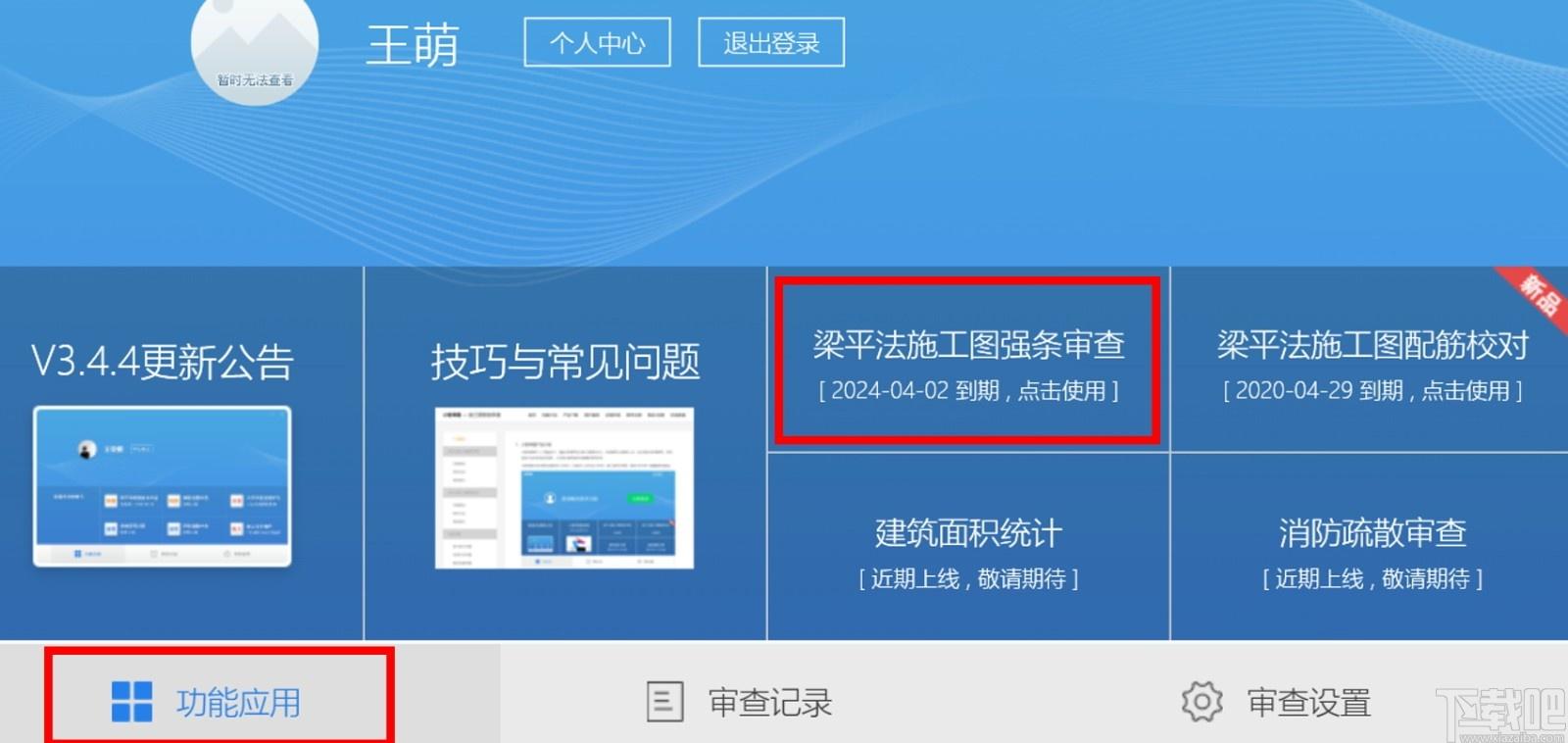

(3)点击“功能应用”返回主窗口，再点击“梁平法施工图强条审查”进入审查流程

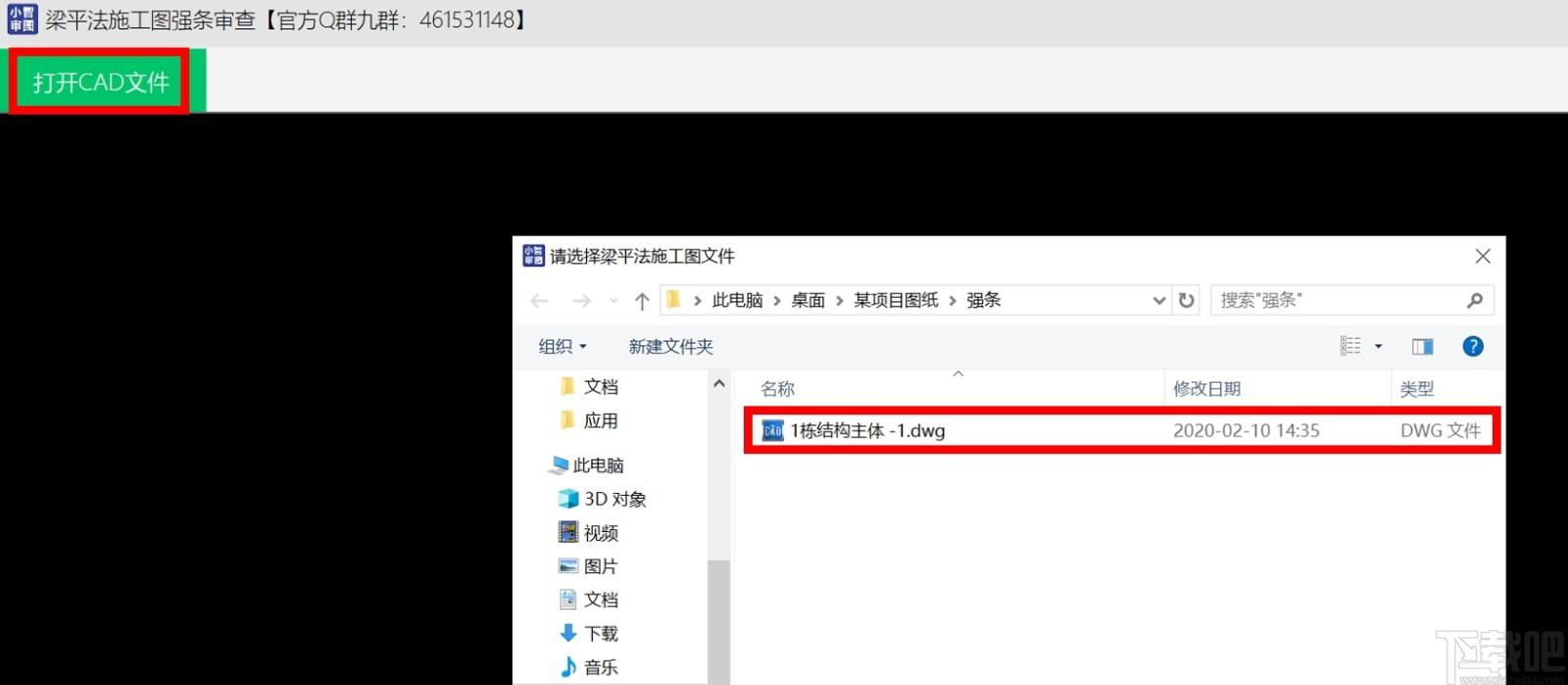

2、选择审查图纸(1)打开图纸：点击“打开图纸”打开需要审查的梁平法施工图文件（DWG格式）。

提示：如图纸是天正软件绘制，建议将其另存为T3格式后再打开图纸进行审查，以提高审查速度和准确率。

(2)框选图纸：鼠标左键点击图纸左上角（如位置点击错误，可点击右键取消），移动鼠标至图纸右下角，并再次点击左键结束框选，完成后会弹出“审查参数”设置界面（如图纸框选错误，可点击取消重新框选）

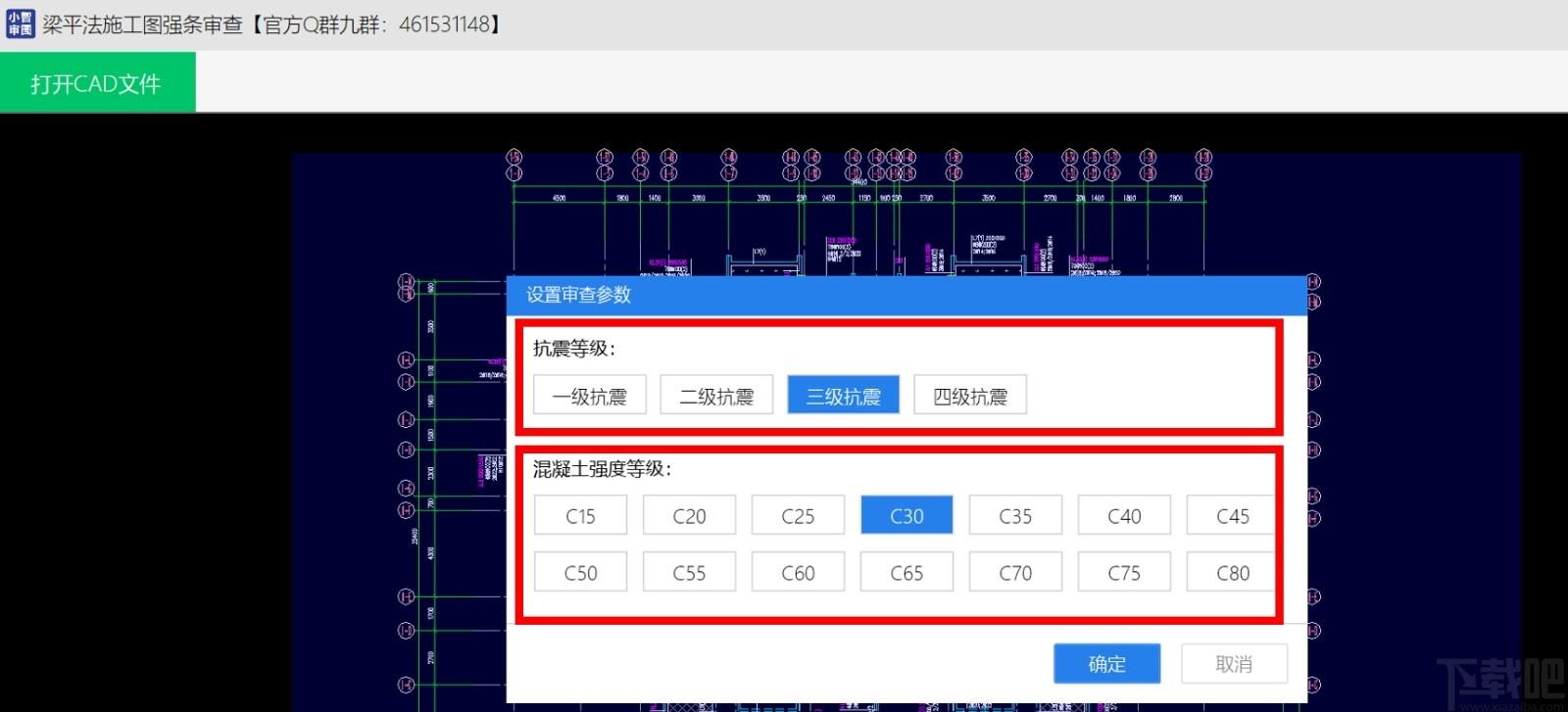

下方为示例演示视频：3、设置审查参数请依据图纸设置“抗震等级”、“混凝土强度等级”，并点击“确定”进入下一步。

4、关闭干扰(1)为什么要关闭干扰：关掉图纸中的非墙、柱、梁、标注内容后，会显著提高审查速度和准确率

(2)关闭方式

按图层关闭：点击上方“关闭图层”，再点击相应的图纸内容，即可关闭对应图层

按框选范围关闭：点击上方的“关闭对象”，再框选相应图纸内容，即可关闭

(3)关闭对象：后浇带、云线、范围线、轴线、吊筋符号、箍筋符号等与墙、柱、梁重叠或相交的图形或线条；不以“D”开头的吊筋标注（避免误识别为原位配筋，以D开头的吊筋标注可以不降噪）

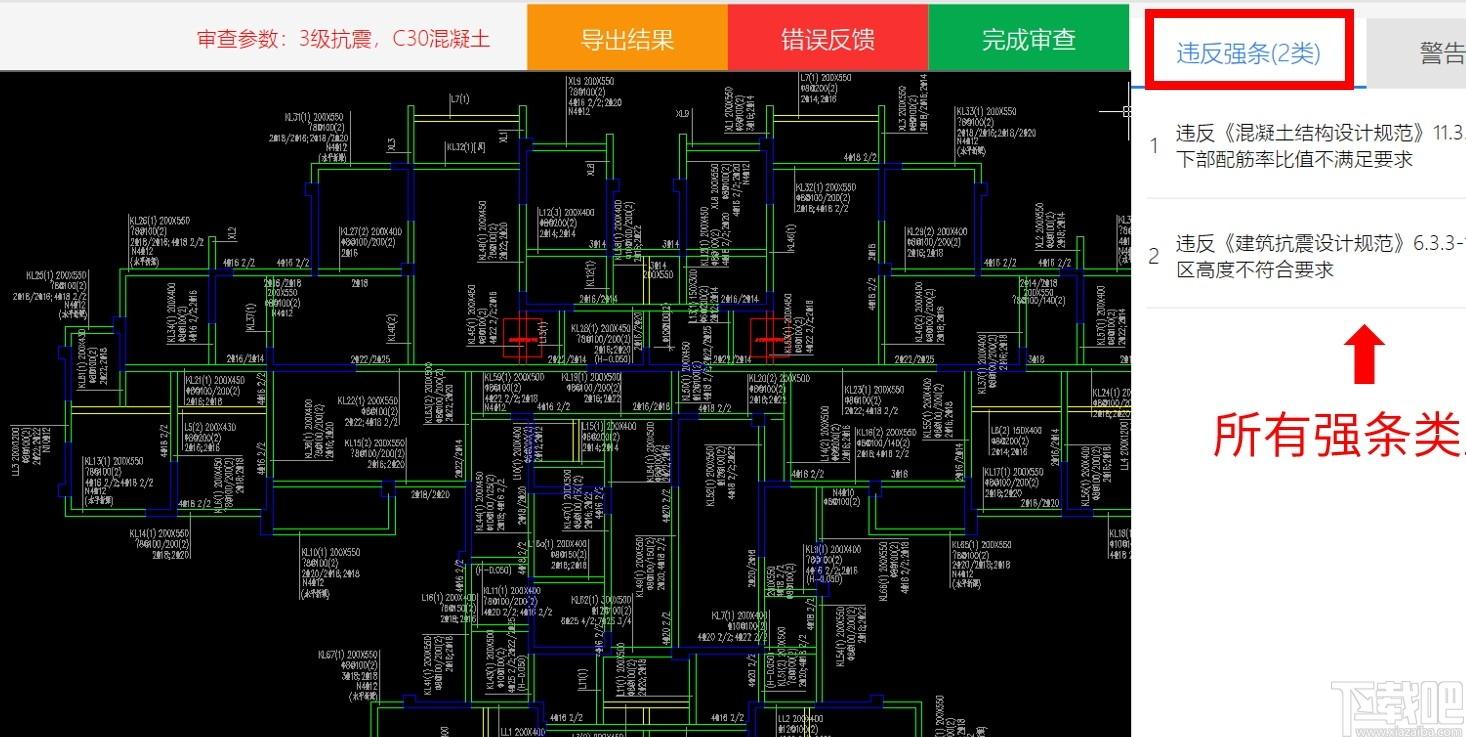

强调：如需关闭的某对象与墙、柱、梁共用线条，关闭后墙、柱、梁显示不完整，则保留此对象，确保墙、柱、梁、标注的完整性。演示视频：5、查看审查结果点击“违反强条”菜单，可看到所查图纸违反的所有类型强条

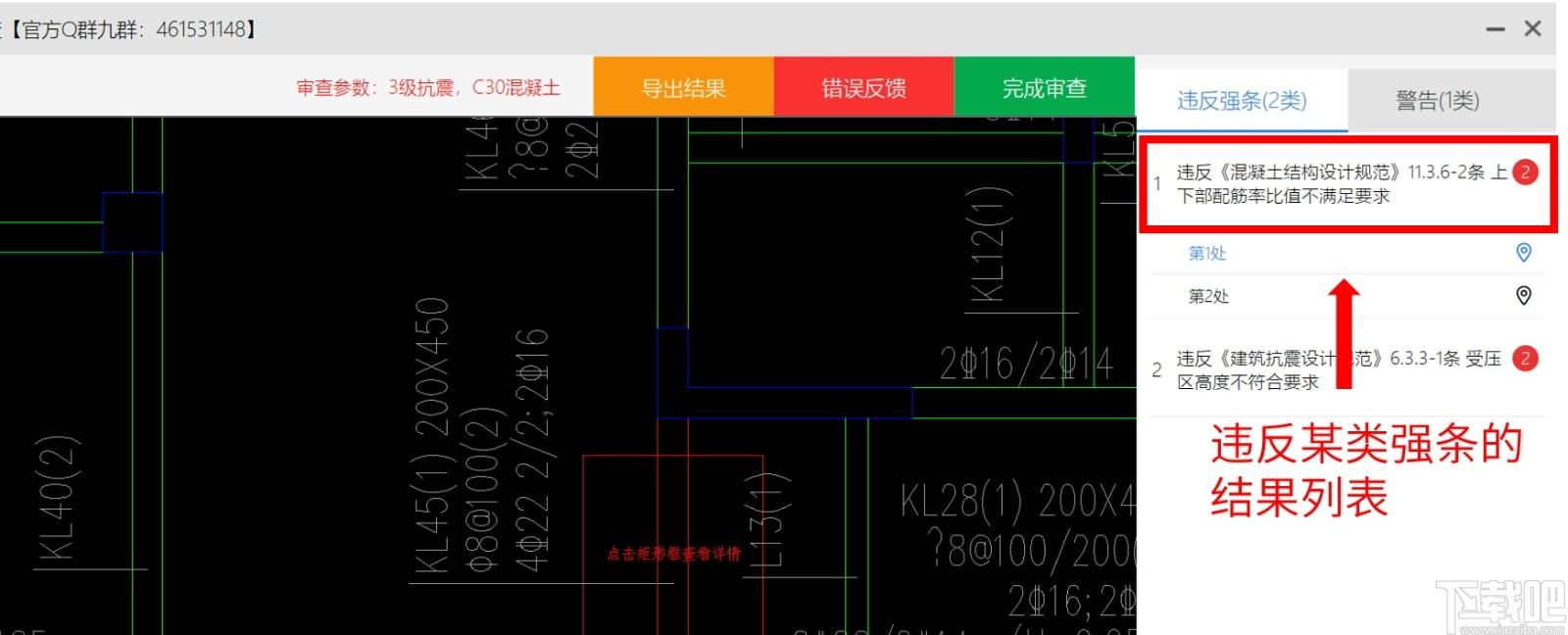

点击某一类强条，产品会展开违反此类强条的结果列表。

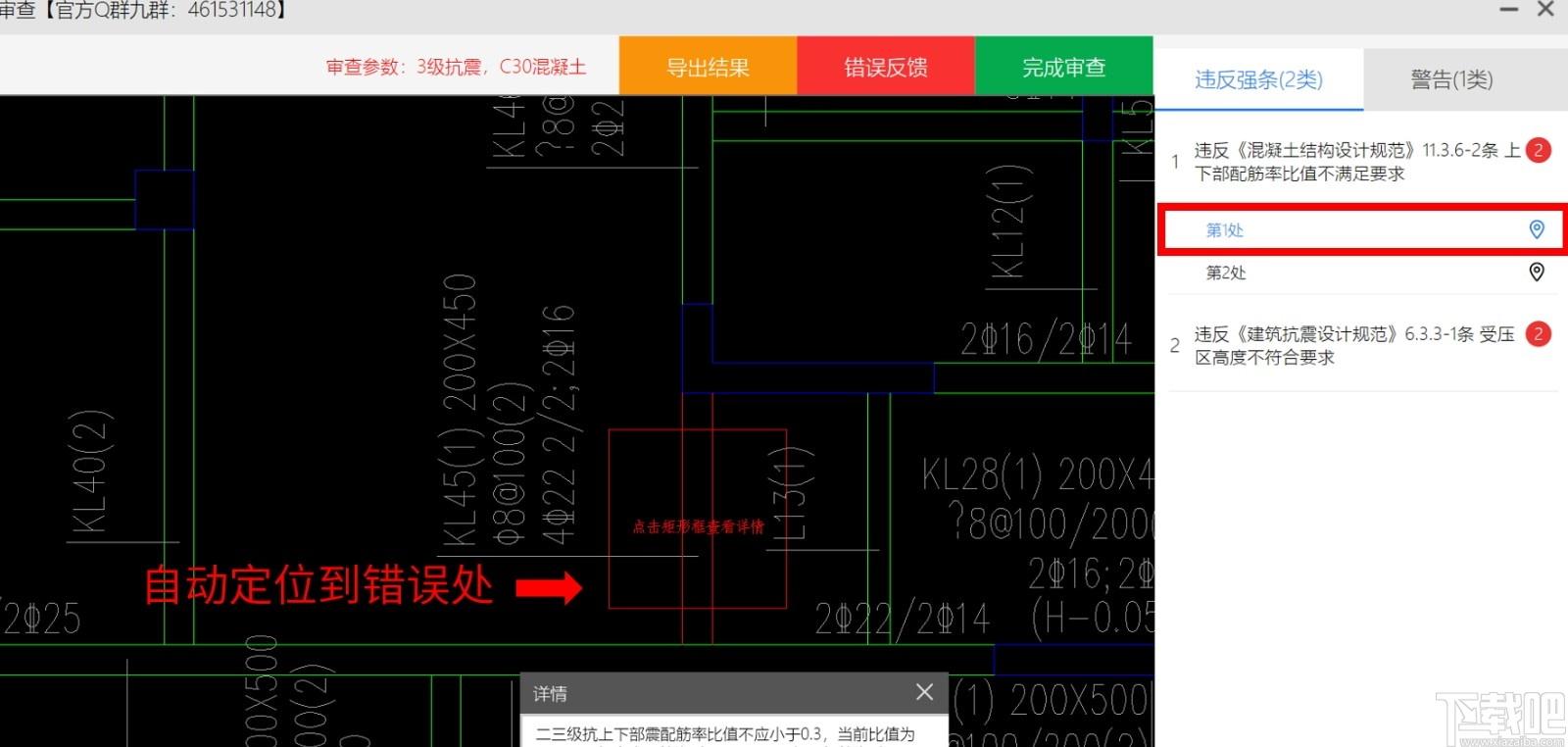

点击结果列表中的某一条，可自动定位到图纸对应位置，并提示详细情况

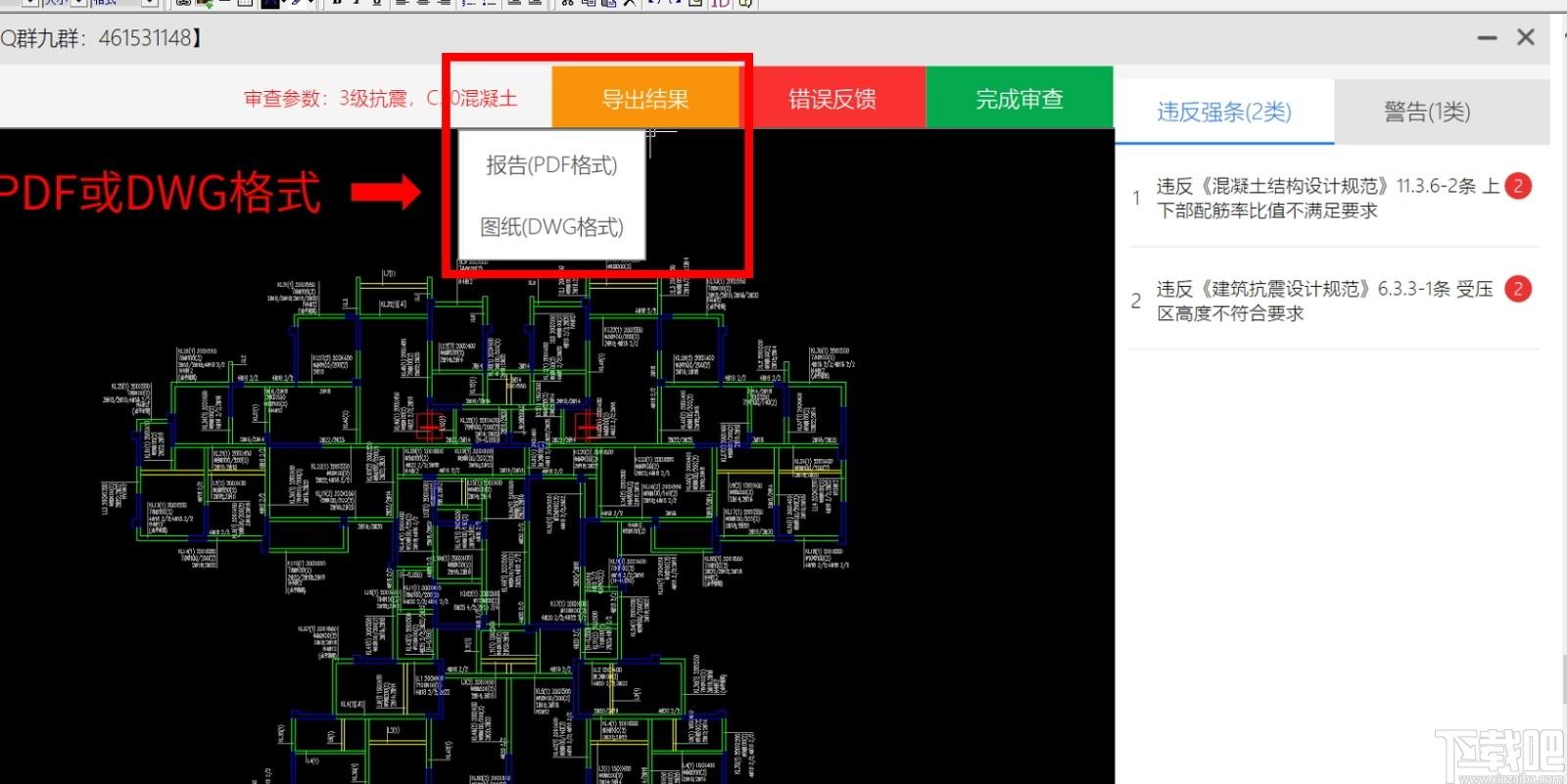

点击“导出文件”并选择“图纸(DWG格式)”，保存审查结果为DWG文件到本机，可将此文件传给同事朋友，对方用小智审图打开后可直接看到审查结果。

点击“导出文件”并选择“报告(PDF格式)”，在弹出窗口可直接复制审查结果内容，也可点击“生成PDF”按钮，保存审查结果为PDF文件到本机。

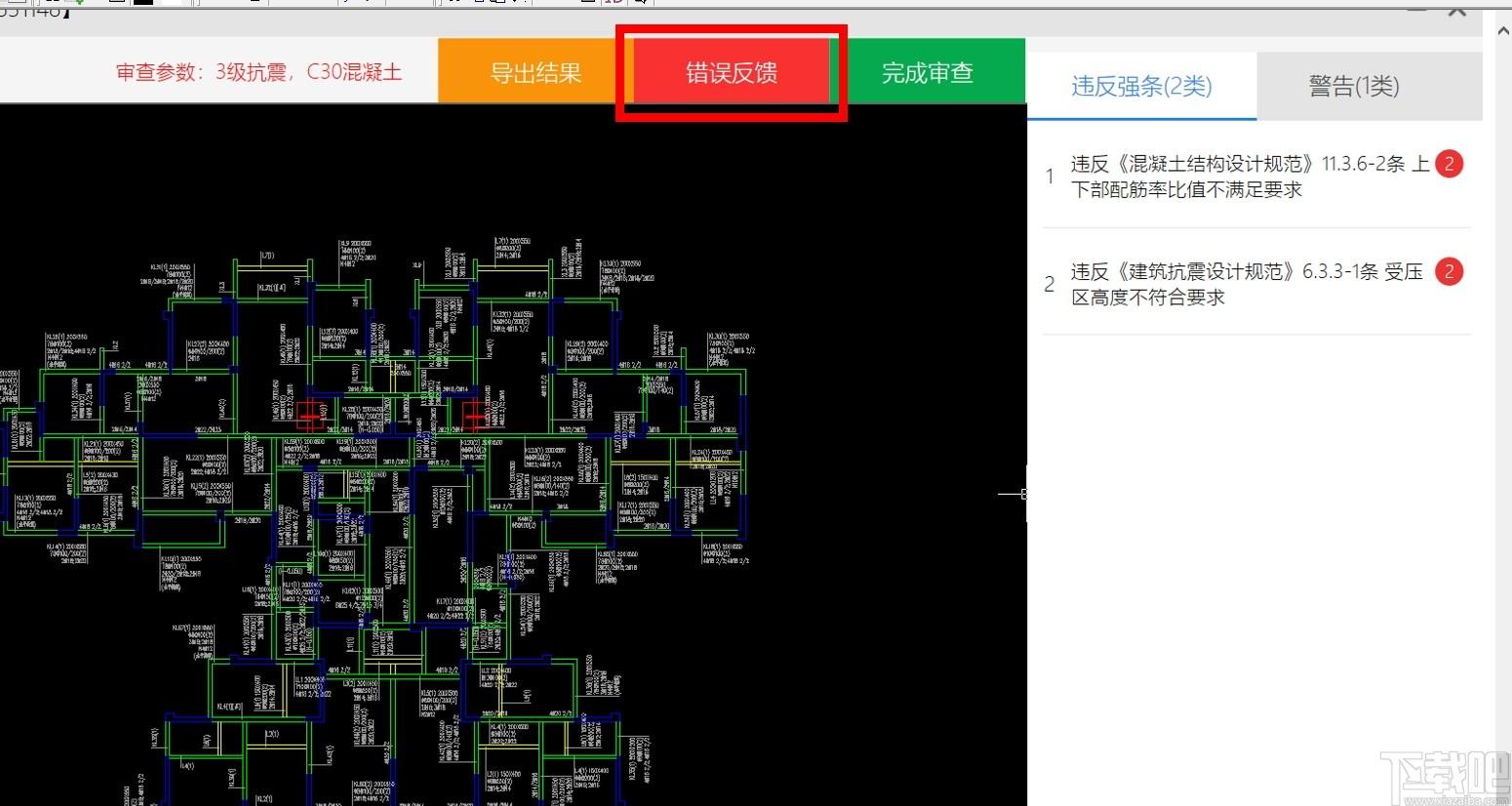

如你对审查结果有异议，或审查结果中呈现大量灰色内容，可点击“一键反馈”按钮提交反馈，产品将在后续版本中陆续改进相关问题
